USBMS-F (無線通信MiniCard用USBアダプタ)

製品概要：

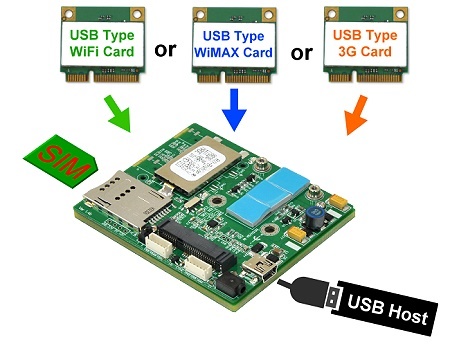

USBMS-FはUSBタイプのMiniCard型無線通信モジュールをUSB2.0インターフェースに変換するアダプタです。50mFの電気二重層キャパシタを搭載しており、MiniCardに安定した3.3V電源を供給可能です。
USBMSにHSDPA/ HSPA(3.5G), GPS, 802.11a/b/g /nなどのUSB接続のMiniCardモジュールを装着すれば、デスクトップ・ノートPCを問わずご利用いただけます。
Push-Push型のSIMカードスロットを装備していますので、HSDPA/ HSPA等の移動体通信用にSIMカードも装着可能です。
Push-Push式SIMカードコネクタ

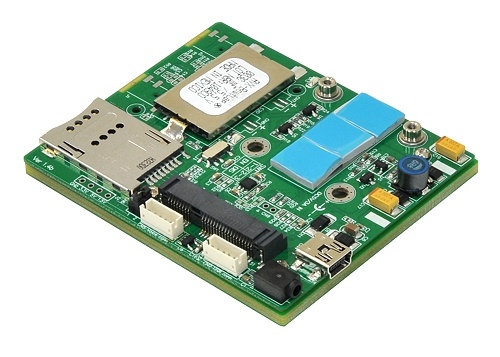

USBMS-F module

機能一覧

• USB2.0接続でデスクトップ・ノートPCの両方に対応
• 50mFの電気二重層キャパシタを搭載: 安定した3.3V電源
• USBコネクタ：USBミニBメス
• USBインターフェースのMiniCardに対応;
  例: 3G,CDMA,WLAN,WWLAN, HSPA MODEM , GPS, WiMAX
• 移動体通信用のPush-Push型SIMカードスロット装備。
  筐体挿入時にを開梱せずにSIMカードの変更が可能です。
• オプションのRF変換ケーブルでU.FL/IPXからRP-SMAに変換可能
• DCジャック: 外部5V電源入力が可能

Notice:
USBMS-E is USB passive adapter. Just only support wireless USB minicard. Can’t support PCIe minicard.
Please check compatibility list for detail.

仕様一覧

• Mini Card からUSBに変換するアダプタ
• PCI Express Mini Card Electromechanical Specification Revision 1.2準拠
• Universal Serial Bus Specification Revision 2.0準拠
• フルサイズ・ハーフサイズのMini Cardに対応
• SIM カードコネクタ:  CDMA, HSDPA/HSUPA, UMTS, EDGE.

オプション品一覧

• 900/1800 MHz 2dBi 小型アンテナ
• 2.4GHz 2.15dBi ラバーダックアンテナ
• 2.4/5.8GHz ラバーダックアンテナ
• 5.8GHz 5dBi ラバーダックアンテナ
• 2.3GHz 2.15dBi ラバーダックアンテナ
• 3.5GHz 2.5dBi ラバーダックアンテナ
• 2.5Ghz 2dBi ラバーダックアンテナ
• U.fl/IPX→SMAメス変換RFケーブル

USBMS-F module 同梱品一覧
USBMS-F module (無線通信 Mini Card用USBアダプタ) x1	ANT0918-IPX (900/1800MHz帯域対応1dBi内部PCBアンテナ) x2
USB-Y-Line-2.0 (USB 2.0 Y字ケーブル) x1	Y02-USB-099 (USB2.0 5端子ヘッダー-専用5端子ケーブル) x1
P25AMTDC60 (USB-5VDC電源ケーブル) x1	専用ネジ x2

オプション一覧
ANT0818Q2P-SMA (800/1800MHz Rubber Duck Antenna)	ANT0921Q2P-SMA (900/1800/2100MHz 2dBi Rubber duck Antenna)
ANT0918Q2P1-SMA (900/1800MHz 2dBi Portable Antenna)	ANT0918Q2P1-RPSMA (900/1800MHz 2dBi Portable Antenna)
ANT2300Q2P-SMA (2.3GHz 2.15dBi Rubber Duck Antenna)	ANT2327Q2P-SMA (2.3-2.7GHz 2.15dBi Rubber duck antenna)
ANT2427Q2A-SMA (2.4-2.7GHz 3.5dBi Rubber duck antenna)	ANT2400Q2P-RPSMA (2.4GHz 2.15dBi Rubber Duck Antenna)
ANT2400Q2P3-RPSMA (2.4GHz 2.15dBi Rubber Duck Antenna)	ANT2500Q2P-SMA (2.5GHz 2dBi Rubber Duck Antenna)
ANT2458Q5P-RPSMA (2.4/5.8GHz Rubber Duck Antenna)	ANT3500Q2P-SMA (3.5GHz 2.5dBi Rubber Duck Antenna)
ANT5800Q5P-RPSMA (5.8GHz 5dBi Rubber Duck Antenna)	ANT0918-IPX (900/1800MHz 1dBi Internal PCB Antenna)
RP-SMA IPX 8cm (U.FL/IPX－RP-SMAケーブル)	SMA IPX 8cm (U.FL/IPX－SMAケーブル) )

System Requirements

• USB port
• Windows 2000, XP, Vista 32/64, Windows 7
• Linux

USBMS,USBMS-D, USBMS-E, USBMS-N15 Comparison                           2011/Nov/15
Functions Comparison	Indicate LED	MIC/EAR CON	External Power	1.5V	Wake Function
USBMS	Yes	Yes	No	Yes	No
USBMS-D	No	Yes	Yes	Yes	No
USBMS-E	Yes	No	Yes	Yes	Yes
USBMS-N15	No	Yes	Yes	No	No
Caution: 1. USBMS-E design for Ericsson module. 2. Please use USBMS-N15 for LONGCHEER U6300V module using

USBMA, USBMV, USBMI, USBMS enclosure for wireless minicard comparison                           2011/Dec/22
USBMx  functions comparison	USBMA v1.1	USBMA v1.2f	USBMI	USBMI-D	USBMV	USBMV-D	USBMS	USBMS-D	USBMS-E	USBMS-N15
USB2.0 interface	Yes	Yes	Yes	Yes	Yes	Yes	Yes	Yes	Yes	Yes
PCIe interface	No	No	No	No	No	No	No	No	No	No
AC/DC 3.3V external power input	No	No	No	Yes	No	Yes	No	Yes	Yes	Yes
External access LED	Yes	Yes	Yes	No	Yes	No	Yes	No	Yes x2	No
3.3V output current (typ.)	1500mA	1500mA	2700mA	2700mA	2700mA	2700mA	2700mA	2700mA	2700mA	2700mA
1.5V output current (typ.)	800mA	800mA	1000mA	1000mA	1000mA	1000mA	1000mA	1000mA	1000mA	No
By pass cap. for 3G card peak current	0.047F	0.047F	0.047F	0.047F	0.15F	0.15F	0.22F	0.22F	0.22F	0.22F
SIM card connector	Yes	Yes	Yes	Yes	Yes	Yes	Yes (Push)	Yes (Push)	Yes (Push)	Yes (Push)
MIC/EAR connector	No	No	No	No	Yes	Yes	Yes	Yes	No	Yes
MiniCard dimension support	Full/Half	Full/Half	Full/Half	Full/Half	Full/Half	Full/Half	Full/Half	Full/Half	Full/Half	Full/Half
Caution: 1. USBMS-E design for Ericsson module support wake function. 2. USBMS-N15 design for SierraWireless, LONGCHEER module using
