ホーム > 製品情報 > エクステンダモジュール > MM2U V1.2

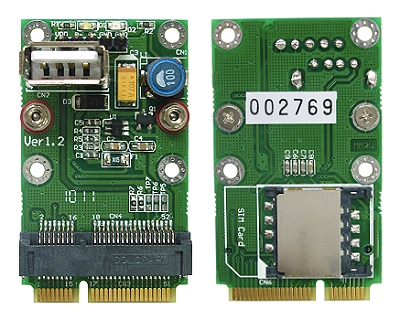

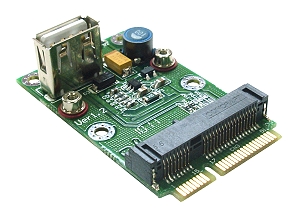

    MM2U V1.2
(SIM/USB搭載ハーフサイズMiniCardフルサイズアダプタ)


製品概要:
MM2UはハーフサイズのMiniCardをフルサイズに変換するアダプタです。

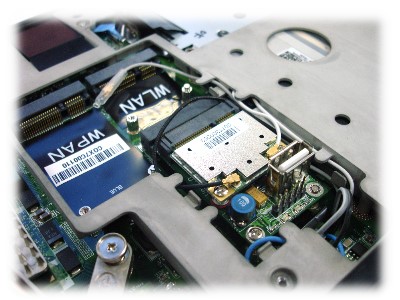

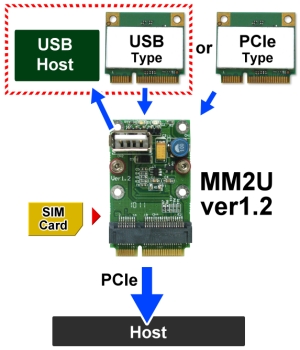

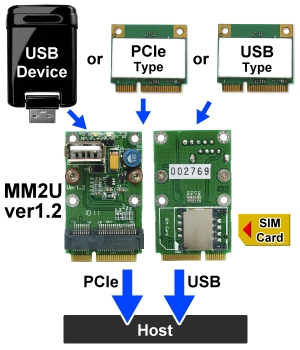

ハーフサイズのMiniCardをフルサイズのMiniCardスロットで利用でき、さらにPCIe接続のMiniCardにはUSB2.0デバイスを接続することも可能です。
またSIMカードスロットも搭載していますので通信回線を利用するMiniCardも簡単に利用できます。
開発・生産工程でご利用いただければ、開発工期・工数を削減できます。



    機能一覧

  • 利用可能MiniCardタイプ:PCIeおよびUSB
  • 利用可能MiniCardサイズ:ハーフサイズ
  • 利用可能MiniCardスロット:フルサイズ
  • 保護回路:ポリスイッチ搭載
  • 3.3V-5V昇圧DC/DC電源回路
  • USBコネクタ:USB 2.0 Aレセプタクルおよびフロントパネル用2.54mmピッチ5ピン。
  • SIMカードスロット搭載
  • LED: 電源LEDおよびアクセスLED
  • 高品質なコネクタ類を使用

システム要求: フルサイズMiniCardスロット

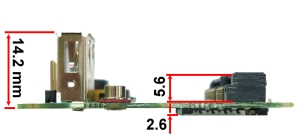

外形寸法: 幅: 30mm,奥行き: 51mm, 高さ:16.8mm 基板厚: 最大1.0mm



MM2x 機能比較       2011/Apr/22
各機能比較
MM2U Ver 1.0a
MM2U Ver 1.2
MM2U-C Ver1.0a
MM2U-S Ver1.1
PCIe接続MiniCardサポート
有り
有り
有り
有り
USB接続MiniCardサポート
有り
有り
有り
有り
SIMカードコネクタ
なし
有り
なし
有り
USBコネクタ
有り
有り
なし
なし
3.3V-5V昇圧DC/DC回路
有り
有り
なし
なし
USB 5VバスパワーLED
有り
有り
なし
なし
アクセス LED
有り
有り
なし
なし
Access LED
有り
有り
なし
なし


MM2U 同梱品一覧
専用ネジ x4


ドキュメントダウンロード
ver1.2 Brief  Taiwan 1   Taiwan 2 Mirror   China Mirror
ver1.2 Dimension  Taiwan 1   Taiwan 2 Mirror   China Mirror
ver1.2 Schematic  Taiwan 1   Taiwan 2 Mirror   China Mirror
ver1.0 Brief  Taiwan 1   Taiwan 2 Mirror   China Mirror
ver1.0 Dimension  Taiwan 1   Taiwan 2 Mirror   China Mirror
ver1.0 Schematic  Taiwan 1   Taiwan 2 Mirror   China Mirror
Comparison table  Taiwan 1   Taiwan 2 Mirror   China Mirror
