製品概要：

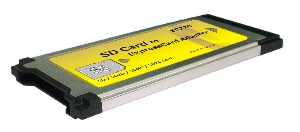

EC220はSDXCおよびUHS-Iに対応したExpressCard型のSDカードリーダです。

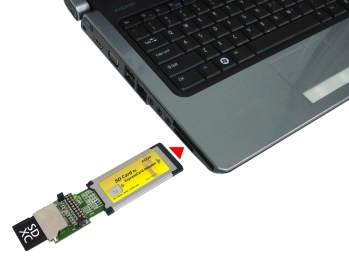

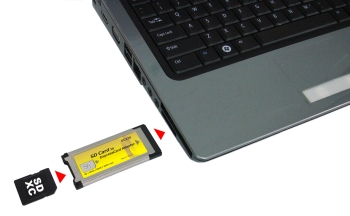

ExpressCard34もしくは54のスロットのあるノートPCに簡単にSDXC/UHS-I対応のSDカードスロットを追加できます。

仕様一覧

• ExpressCard1.0準拠
• PCI Express Base Specification 1.0準拠
• SD Host Controller Standard Specification Ver 3.0対応
• SD Memory Card Specification Ver 3.0準拠
• Ultra Hight Speed Type 1 (UHS-I)対応

  1. SDHS/SDR12/SDR25/SDR50/SDR104モード対応
  2. 最大SDカードクロック動作周波数: 200MHz
• リコー製R5U220: 高い性能と互換性
• Tuning Command対応
• SDXC対応: 最大2TB
• SDIO Card Specification 2.0対応
• MMC MultiMediaCard Specification Ver 4.1対応
  MMC PlusとMMC Mobileに対応(データ幅: 4bit)
• SDカード最大動作消費電流: 800mAに対応
• 3.3V-1.8V SDA3.0 I/O電源コントローラ内蔵



Notice

• To use SD / SDHC/ SDXC Cards on Windows XP/VISTA/7 your system requires install RICOH private driver for more compatibility (download here). Otherwise your SD cards can’t work properly.
• To use SD / SDHC / SDXC Memory Card Formatting Software, Please download file from SDCARD.org web-site as below:
  http://www.sdcard.org/consumers/formatter_3/
  Please backup your data before using the formatting program.

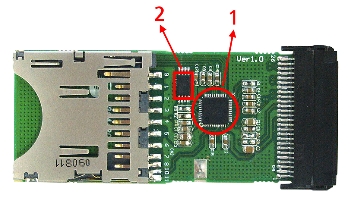

EC220 デザインの特長

1. RICOH製R5U220コントローラ使用

2. 設定アップデート可能：シリアルROM搭載。

3. 高品質のPush-Push式SDカードコネクタ

4. ツライチ: USB3.0コネクタがノートPCからはみ出しません。

システム要求
• ExpressCardスロットのあるノートPC
• OS: Windows 7 (64/32ビット), Vista (32/64ビット) SP2以降
  XWindows XP 32ビットSP3以降
• ドライバダウンロード

EC220 Ver1.0 Evaluation Version: Ricoh_Media_Driver_v2.06.10.01 Model: HP ProBook 4421s System : win7 32 bit          Test Tools : DiskMark CPU: intel(R)Core(TM)i5 CPU M 460 @ 2.53GHz 2.53GHz     RAM : 4.00GB Graphics card : ATI Mobility Radeon HD 5470
EC220 TEST	San Disk Class 2 Micro SD 4GB	TOSHIBA Class 10 SDHC 8GB	San Disk UHS-1 SDXC 8GB	TOSHIBA UHS-1 SDXC 64GB
Read (MB/S)	22.31 MB/S	22.27 MB/S	41.33 MB/S	60.73 MB/S
Write (MB/S)	6.488MB/S	18.63 MB/S	36.98 MB/S	36.64 MB/S

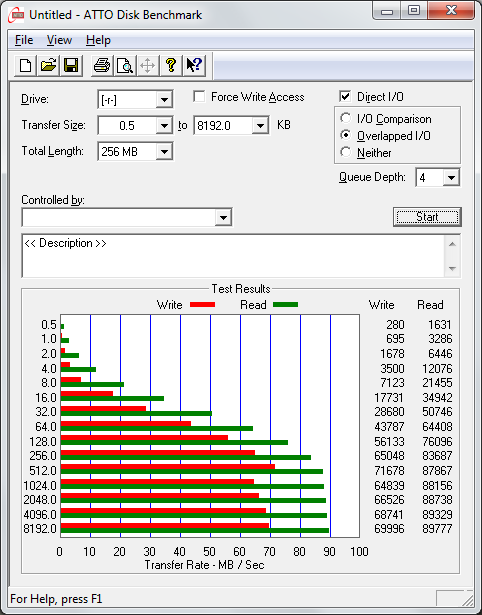

SanDisk Extreme Pro SDHC UHS-I Test information provided by the Krzysztof Chodak, Mr.

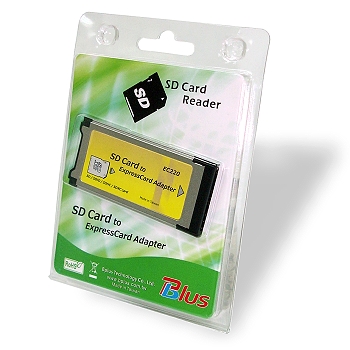

EC220 同梱品一覧

EC220 (ExpressCard型 SDXC/UHS-I対応SDカードリーダ) x1

SPB087

SPB087 (ExpressCard 34 to 54 Bracket) Unit price: US$ 2 Notice: SPB087 (Expersscard 34 to 54 bracket) is design for BPLUS own product. It may cannot install properly to other expresscard brand.

ドキュメントダウンロード
EC220 Brief	Taiwan	Taiwan 2 Mirror	China Mirror
SD cardreader comparison	Taiwan	Taiwan 2 Mirror	China Mirror
To use SD / SDHC/ SDXC Cards on Windows XP/VISTA/7 your system requires install RICOH private driver for more compatibility (download here). Otherwise your SD cards can’t work properly
To use SD / SDHC / SDXC Memory Card Formatting Software, Please download file from SDCARD.org web-site as below: http://www.sdcard.org/consumers/formatter_3/ Please backup your data before using the formatting program.
