ホーム > 製品情報 > SDカード系製品 > MP230

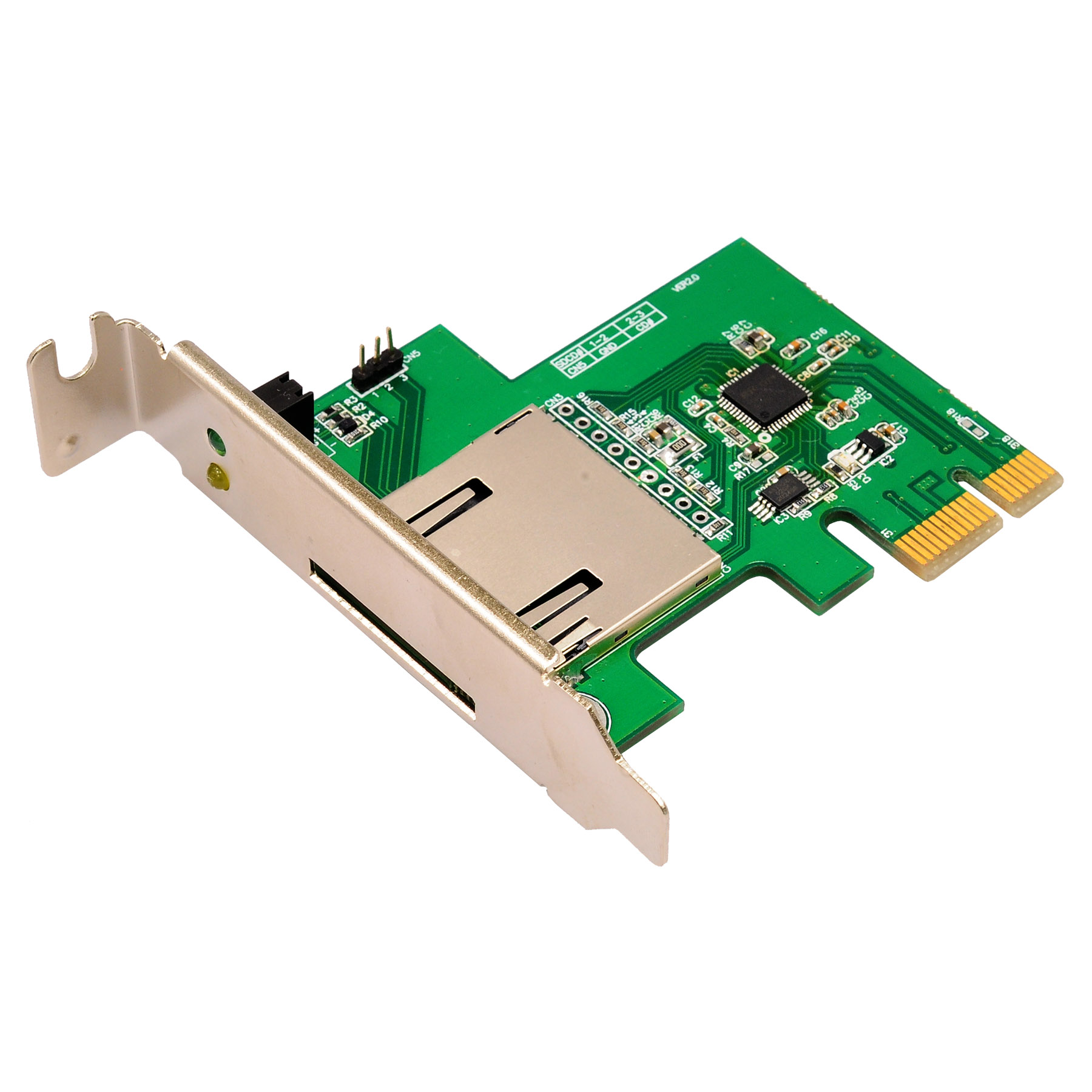

 MP230
(PCI Express-SD/SDHC/SDIOカードリーダー)


製品概要:
MP230はSD1.1 HighSpeed規格のSDHC/SDカードおよびSDIOカードに対応したSDカードリーダーです。
PCI Expressカードスロットに取り付けることによって、デスクトップPCのバックパネルにSDカードスロットを追加することが可能です。





    製品規格一覧

  • PCI Express Base Specification rev 1.1準拠
  • Compliant with SD Memory Card Specification Version 2.0準拠
  • SD High Capacity (SDHC)対応:最大32GB
  • SD Input / Output (SDIO) Card Specification Version 2.0準拠
  • SD Host Controller Standard Specification Version 2.0準拠:最大容量32GB、50MHz動作
  • MMC MultiMediaCard Specification Version 4.1準拠
     MMC PlusおよびMMC Mobile対応 (4bitのみ)
  • 外形寸法(本体基板):59 x 65 x5 (mm) 35g


    注意事項:
  • リコー製ドライバとWindows同梱ドライバの両方がご利用いただけます。
    1. リコー製ドライバ: SDカードの互換性がより高くなりますが、SDIOカードは利用できません。
    2. Windows同梱ドライバ: SDIOカードが利用できます。Windows7でSDIO無線LANカードなどを利用する場合は、SP1にアップデートするかKB983177のホットフィックスを適用してください。
  • SD/SDHCメモリカードを利用する場合は、SDカードフォーマッターにてフォーマットしてください。


MP230 デザイン特長
1.リコー製R5U230 SDHC/SDIOコントローラ
2.シリアルROMによるアップグレード
3.高品質Push-Push式SDカードコネクタ


同梱品一覧:
MP230 (PCI Express-SD/SDHC/SDIOカードリーダー本体) x1
JP0137 (ロープロファイル金属ブラケット) x1


    システム要求:

  • PCI Expressスロットを搭載したデスクトップPC
  •  Windows7/Vista SP2以降 (32/64bit)
    WindowsXP SP3 (32bit)以降


  SDIO Compatibility List
Brand
Model
Chip
Compatibility
MR04R
EC220-IO
EC230
MP230
miniPCI-e
ExpressCard
ExpressCard
Add-on card
Atheros SD25 AR6102
Pass
Pass
Pass
Pass
Atheros SD27 AR6102
Pass
Pass
Pass
Pass
Atheros SD31 AR6003
Pass
Pass
Pass
Pass
Atheros SD32 AR6003
Pass
Pass
Pass
Pass
Atheros WB31 AR6003+AR3001
Pass
Pass
Pass
Pass
Atheros SD31B AR6003
Pass
Pass
Pass
Pass
Atheros SD32B AR6003
Pass
Pass
Pass
Pass
SPIL AF-N-30G AR6003
Pass
Pass
Pass
Pass
USI WM-AN-AT-01 AR6003
Pass
Pass
Pass
Pass
USI WM-BN-AQ-01 AR6003
Pass
Pass
Pass
Pass
ASE SAT11C AR6003
Pass
Pass
Pass
Pass
Brand
Model
Chip
miniPCI-e
ExpressCard
ExpressCard
Add-on card
MR04R
EC220-IO
EC230
MP230
Notice:

EC220-IO setting SD_CLK to low speed for more SDIO cards compatibility.
To use SDIO wireless Cards on Windows 7, your system requires choose Microsoft SDA host inbox driver. And SP1 Update or Windows 7 (KB983177) hotfix update.



MP230 Ver1.0
Mother board: ASUS M2NPV-VM
System : win7 SP1 32 bit          Test Tools : CrystalDiskMark2.2
CPU: AMD Athton 64 X2 Dual core Procossor 3800+ 2.00GHz RAM: 1.98GB

MP230 TEST 1
Driver: SDA Standard Compliant SD Host Controller
TOSHIBA
Class 10 SDHC
8GB
TOSHIBA
UHS-1 SDXC
64GB
SanDisk SDHC
Class UHS-1
8GB
Read (MB/S)
22.08 MB/S
22.08 MB/S
22.08 MB/S
Write (MB/S)
18.50 MB/S
12.75 MB/S
20.21 MB/S

MP230 TEST 2
Driver: Ricoh PCIe SD/MMC Host Controller
TOSHIBA
Class 10 SDHC
8GB
TOSHIBA
UHS-1 SDXC
64GB
SanDisk SDHC
Class UHS-1
8GB
Read (MB/S)
21.38 MB/S
21.37 MB/S
21.06 MB/S
Write (MB/S)
17.77 MB/S
12.67 MB/S
19.61 MB/S


MP230 同梱品一覧
MP230
(PCI Express-SD/SDHC/SDIOカードリーダー本体) x1
JP1037
( 標準PCIブラケット) x1


ドキュメントダウンロード
MP230 Brief  Taiwan  Taiwan 2 Mirror  China Mirror
Dimension  Taiwan  Taiwan 2 Mirror  China Mirror
Schematic  Taiwan  Taiwan 2 Mirror  China Mirror
SD cardreader comparison  Taiwan  Taiwan 2 Mirror  China Mirror
Test Report  Taiwan  Taiwan 2 Mirror  China Mirror
SDIO Compatibility   Taiwan   Taiwan 2 Mirror   China Mirror
To use SD / SDHC Cards on Windows XP/VISTA/7 your system requires install RICOH private driver for more compatibility (download here). Otherwise your SD cards can’t work properly
リコー製ドライバとWindows同梱ドライバの両方がご利用
リコー製ドライバ: SDカードの互換性がより高くなりますが、SDIOカードは利用できません。
Windows同梱ドライバ: SDIOカードが利用できます。Windows7でSDIO無線LANカードなどを利用する場合は、SP1にアップデートするかKB983177のホットフィックスを適用してください。
SD/SDHCメモリカードを利用する場合は、SDカードフォーマッターにてフォーマットしてください。
