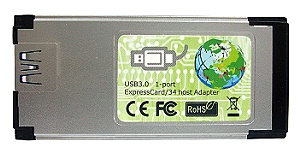

    EC4U
(USB3.0 ExpressCard34アダプタ)


製品概要:
EC4Uは1ポートのUSB3.0に対応したExpressCardです。
ExpressCard34もしくは54のスロットのあるノートPCに簡単にUSB3.0ポートを追加できます。
最高転送速度5GbpsのSuperSpeedに対応したUSB3.0ポートをノートPCに追加することで、USB3.0対応の外付ハードディスク、高解像度のWebカメラ、マルチチャンネルのオーディオなど、広帯域を必要とする周辺機器を増設することが可能になります。

    機能一覧

  • USB specification 3.0準拠
  • ExpressCard1.0準拠
  • サイズ: ExpressCard34
  • USB specification 3.0準拠
  • 最大転送速度: 5Gbps
  • USBバスパワー: 最大900mA
  • USB3.0 タイプA 9ピンx1ポート
  • 外形寸法:34x75x5mm 重量:35g
  • NEC製μPD720200: 高い性能と互換性

Dimensions: 34 x 75 x 5mm

Weight: 35 g

    システム要求

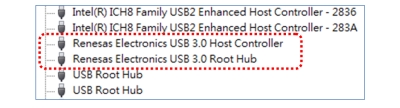

  • USB3.0ポートをあるデスクトップ・ノートPC
  • OS: Windows 7, 2000, XP, Vista, Server2008,
    (USB3.0に非対応の場合は、USB2.0以下の仕様で動作)
  • ドライバダウンロード

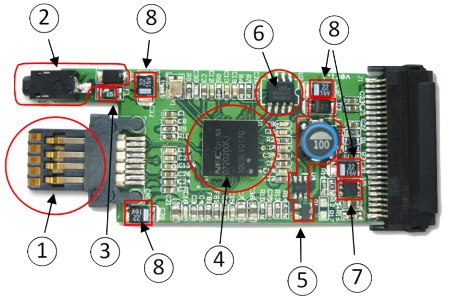

デザインの特長

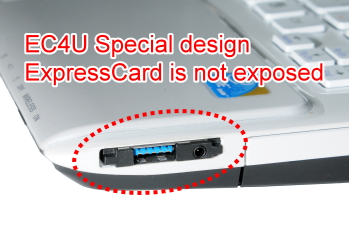

1. ツライチ: USB3.0コネクタがノートPCからはみ出しません。
2. 5V電源入力: 外部5V電源を入力できます。
3. 5V/1.5AのPTC渦電流保護機能
4. NEC製μPD720200コントローラ使用
5. DC-DC回路で最大900mAのUSBバスパワーを実現
6. ファームウェアアップデート可能:512kフラッシュ搭載
7. μPD720200コア電圧にCMOSLDOレギュレータ出力を供給
8. 高品質のタンタルコンデンサを4個使用


  xHCI Driver for Windows (ver 2.1.36.0) May 31, 2012 [ Release Note ] *new*
  µPD720200A Firmware (ver 4.0.2.0) Jun 15, 2012 [ Release Note ] *new*
  µPD720200A Firmware Updater tool for Win (ver 4.0.2.0) Jun 15, 2012 [ Release Note ] *new*
  µPD720200 Firmware (ver 4.0.2.0) Jun 15, 2012 [ Release Note ] *new*
  µPD720200 Firmware Updater tool for Win (ver 4.0.2.0) Jun 15, 2012 [ Release Note ] *new*
  ドライバダウンロード (ver 2.1.19.0)
  ドライバダウンロード (ver 2.0.34.0)
  ドライバダウンロード (ver 2.0.32.0)
  ドライバダウンロード (ver 2.0.26.0)


  EC3U, EC4U USB3.0 Host ExpressCard adapter comparison            2011/July/17
Functions comparison
EC3U V1.0
EC4U V1.2
EC4U V1.3
Card Appearance Dimension
ExpressCard34mm
ExpressCard34mm
ExpressCard34mm
Interface
PCIe 1.1
PCIe 2.0
PCIe 2.0
Controller
Fresco FL1000G
NEC uPd720200
Renesas uPd720200A
Internal Power supply
5V / 900mA
5V / 900mA
5V / 900mA
External Power supply with USB cable
 5V / 500mA
 5V / 500mA
 5V / 500mA
External Power supply with DC adapter
 5V / 3000mA
 5V / 3000mA
 5V / 3000mA
Status
Sample Now
Available
Available

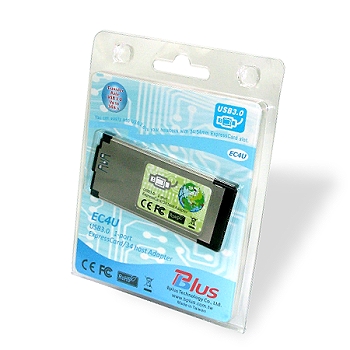

EC4U-5V3A ver1.3 同梱品一覧
EC4U
(USB3.0 ExpressCard34アダプタ ver1.3) x1
Y05-U17-060
(USB-5VDC電源ケーブル) x1
AC-GFP181U-0530-1 x1
INPUT : AC110-240V~50/60Hz 0.5A
Output : 5V   3A
Gasket x1


option

SPB087
(ExpressCard 34 to 54 Bracket)

Notice:
SPB087 (Expersscard 34 to 54 bracket) is design for BPLUS own product. It may cannot install properly to other expresscard brand.

5V 3A Adapter
INPUT : AC110-240V~50/60Hz 0.5A
Output : 5V   3A


ドキュメントダウンロード
Brief (PDF):  Taiwan  Taiwan 2 Mirror  China Mirror
xHCI Driver for Windows
ver 2.1.36.0 *new*
 Taiwan  Taiwan 2 Mirror  China Mirror
µPD720200A Firmware
ver 4.0.2.0 *new*
 Taiwan  Taiwan 2 Mirror  China Mirror
µPD720200A Firmware Updater tool for Win
ver 4.0.2.0 *new*
 Taiwan  Taiwan 2 Mirror  China Mirror
µPD720200 Firmware
ver 4.0.2.0 *new*
 Taiwan  Taiwan 2 Mirror  China Mirror
µPD720200 Firmware Updater tool for Win
ver 4.0.2.0 *new*
 Taiwan  Taiwan 2 Mirror  China Mirror
ドライバダウンロード
ver 2.1.19.0
 Taiwan  Taiwan 2 Mirror  China Mirror
ドライバダウンロード
ver 2.0.34.0
 Taiwan  Taiwan 2 Mirror  China Mirror
ドライバダウンロード
ver 2.0.32.0
 Taiwan  Taiwan 2 Mirror  China Mirror
ドライバダウンロード
ver 2.0.26.0
 Taiwan  Taiwan 2 Mirror  China Mirror
Comparison  Taiwan  Taiwan 2 Mirror  China Mirror
