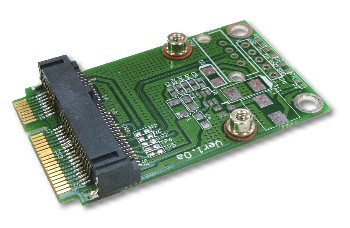

    MM2U-C V1.2
(ハーフ-フルサイズ用MiniCardアダプタ)


製品概要:

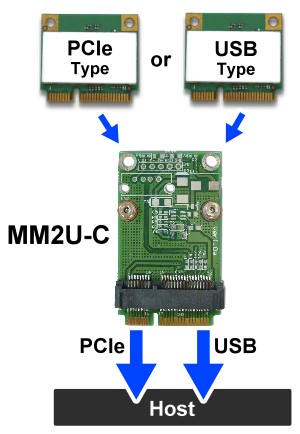

MM2U-CはハーフサイズのMiniCardをフルサイズに変換するアダプタです。

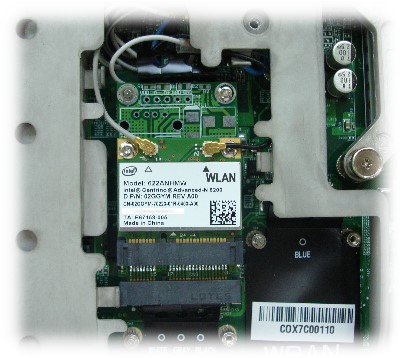

ハーフサイズのMiniCardをフルサイズのMiniCardスロットで利用できます。
開発・生産工程でご利用いただければ、開発工期・工数を削減できます。



    機能一覧

  • 利用可能MiniCardタイプ: PCIeおよびUSB
  • 利用可能MiniCardサイズ:ハーフサイズ
  • 利用可能MiniCardスロット:フルサイズ
  • 高品質なコネクタ類を使用

システム要求:
フルサイズMiniCardスロット

外形寸法:
幅: 30mm,奥行き: 51mm, 高さ:6.6mm, 基板厚: 最大1.0mm



MM2x 機能比較       2011/Apr/22
各機能比較
MM2U Ver 1.0a
MM2U Ver 1.2
MM2U-C Ver1.0a
MM2U-S Ver1.1
PCIe接続MiniCardサポート
有り
有り
有り
有り
USB接続MiniCardサポート
有り
有り
有り
有り
SIMカードコネクタ
なし
有り
なし
有り
USBコネクタ
有り
有り
なし
なし
3.3V-5V昇圧DC/DC回路
有り
有り
なし
なし
USB 5VバスパワーLED
有り
有り
なし
なし
アクセス LED
有り
有り
なし
なし
Access LED
有り
有り
なし
なし


MM2U-C 同梱品一覧
専用ネジx4


ドキュメントダウンロード
Brief (PDF):  Taiwan 1   Taiwan 2 Mirror   China Mirror
Dimension (PDF):  Taiwan 1   Taiwan 2 Mirror   China Mirror
Schematic (PDF):  Taiwan 1   Taiwan 2 Mirror   China Mirror
Comparison table  Taiwan 1   Taiwan 2 Mirror   China Mirror
