    U3EX
(USB 3.0テストフィクスチャ) 5V→5V/3.3V


製品概要:
本製品は、USB3.0信号およびUSBバスパワーの3.3V/5V対応・電圧/電流測定可能なUSB3.0用の治具です。
特に生産現場での手間と時間を削減する目的で設計されています。
長期間のご使用を考慮し、高品質の部品・部材で製造しています。



        機能


  • テスト端子:すべてのUSB信号・電源に対応
  • LEDにて電源の状態を確認可能
  • 電源ICによる過電流防止
  • USB電源電圧:5V入力→5V/3.3V出力
  • USB電源電圧測定:ジャンパにて直接測定でき非常に便利
  • USB電源電流測定:ジャンパにて直接測定でき非常に便利
  • 外部電源からUSB電源への供給可能

外形寸法 :長さ:65mm 幅:18mm ボード厚: 1.6m

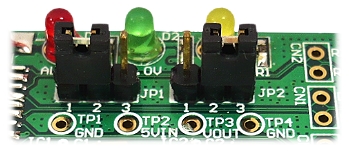

ジャンパ設定を変更し、接続するUSB機器に異なる電源を供給可能 テストポイントで電圧を測定・確認可能





U3EX 同梱品一覧
U3EX (USB 3.0テストフィクスチャ)


Documents Download
Brief (PDF):   Taiwan   Taiwan 2 Mirror   China Mirror
Dimension: (PDF):   Taiwan   Taiwan 2 Mirror   China Mirror
Schematic (PDF):   Taiwan   Taiwan 2 Mirror   China Mirror
User manual(PDF):   Taiwan   Taiwan 2 Mirror   China Mirror
