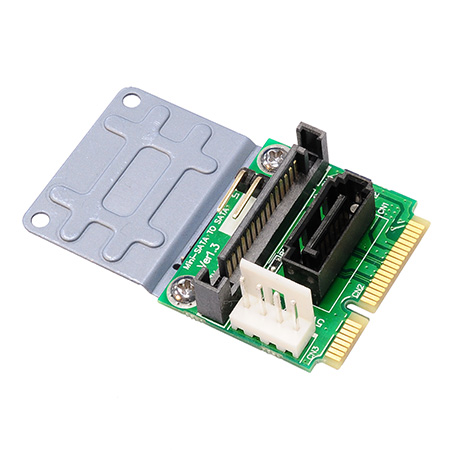

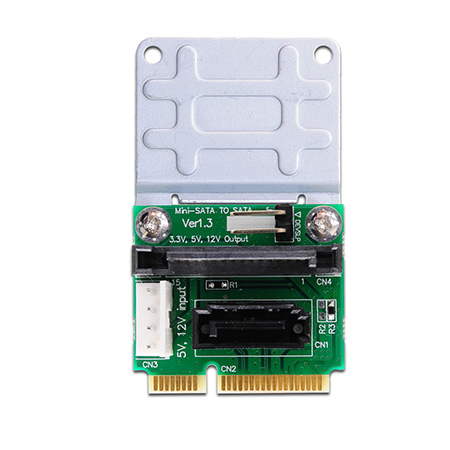

 PMMD V1.3 (SATA電源付ハーフサイズmSATA-SATAアダプタ)


製品概要:

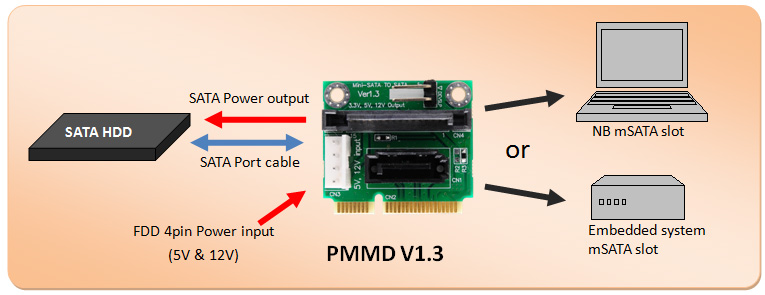

PMMD v1.3はmSATAスロットにSATAコネクタを接続可能にする開発用治具です。SATAポート・電源ケーブルを経由し、システム外部にSATAデバイスを接続することが可能です。
FDD4ピン電源コネクタから5Vと12VをPMMDに供給すれば、SATA電源コネクタから3.3V/5V/12Vを出力することが可能です。
特に生産・開発現場での工数と時間を削減する目的で設計されています。
長期間の使用を考慮し、高品質の部品・部材で製造しています。



    機能一覧:

  • デスクトップPC/ノートPCのmSATAスロットに、標準のSATAデバイスを接続可能。
  • OSに依存せず、専用のドライバは不要。
注意事項:
*試験用の治具であり、家庭や事務所で一般利用する製品ではありません。
*MiniCardスロット、EeeC用SSDスロット等のmSATAスロット以外では動作しません。
*SATA電源コネクタと4ピンFDDコネクタが干渉することがあります。



システム要求:

ハーフサイズまたはフルサイズのmSATAスロット

PMMD V1.0 同梱品一覧
PMMD V1.0
(mSATA-SATAアダプタ) x1
Metal Baffle
(ハーフ-フルサイズ変換ブラケット) x1
専用ネジ x4


PMMD V1.1 同梱品一覧
PMMD V1.1
(SATA電源付ハーフサイズmSATA-SATAアダプタ) x1
Metal Baffle
(ハーフ-フルサイズ変換ブラケット) x1
Y04-V01-015
(外部5V/12V電源供給ケーブル) x1
専用ネジ x4
Y07-S02-035
(SATA3 cable 35cm) x1



PMMD V1.3 同梱品一覧
PMMD V1.3
(SATA電源付ハーフサイズmSATA-SATAアダプタ) x1
MiniCardハーフ・フルサイズ変換取付板 x1付属
Y07-S04-040
(SATA3 cable 40cm) x1
Y15-S02-015
(SATAM-Y-SATAF) x1
Y04-V01-015
(外部5V/12V電源供給ケーブル) x1
専用ネジ x2


オプション

SWEX
SWEX (ATX電源用スイッチ)
AC-SPP34
AC-SPP34
(5V/12V 2A AC Adapter)


ドキュメントダウンロード

Brief V1.3  Taiwan  Taiwan 2  China Mirror
3D Modle V1.3  Taiwan  Taiwan 2  China Mirror
Dimension V1.3  Taiwan  Taiwan 2  China Mirror
Schematic V1.3  Taiwan  Taiwan 2  China Mirror
Brief V1.1  Taiwan  Taiwan 2  China Mirror
Brief V1.0  Taiwan  Taiwan 2  China Mirror
Dimension V1.0  Taiwan  Taiwan 2  China Mirror
Schematic V1.0  Taiwan  Taiwan 2  China Mirror
Comparison  Taiwan  Taiwan 2 Mirror  China Mirror
