ホーム > 製品情報 > ExpressCard系製品 > PE3A

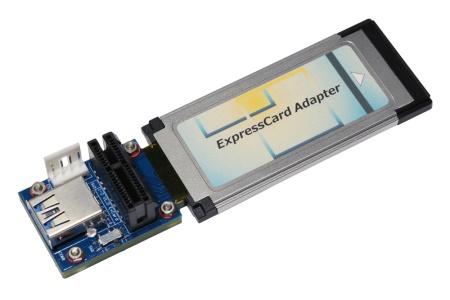

PE3A
(ExpressCard2.0-PCIe X1/USB3.0外付アダプタ)


製品概要:

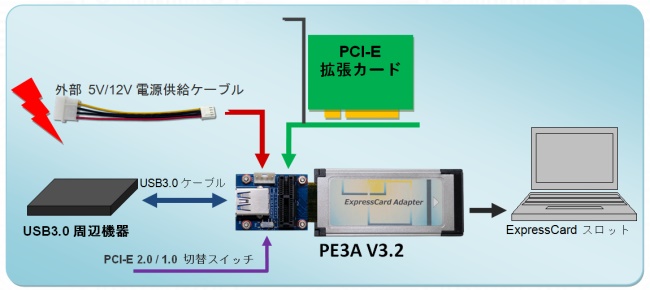

PE3Aは、ExpressCard2.0スロットにてPCI Express拡張カードやUSB3.0デバイスを使用するためのアダプタです。
ExpressCard 2.0 StandardPCI Express仕様および最大5GbpsUSB3.0仕様のSuperSpeed USB をサポートします。また後方互換性を有しており、これまでのExpressCardスロットでも利用できます。
エッジフリーのPCIe x1コネクタを採用しており、x4, x8, x16サイズのPCIe Express拡張カードも利用可能です。
フロッピー4ピン電源コネクタを搭載し、外部電源入力が可能です。
ExpressCard2.0/1.0モード切替スイッチにて、ExpressCard2.0/1.0の変更が可能です。



    仕様一覧:

  • ExpressCard Standard Release 2.0準拠
  • PCI Express base Specification 2.0準拠:最大5Gbps
  • PCI Express Card Electromechanical (CEM) Specification 2.0準拠:x1, x4, x8, x16のPCIe拡張カード対応
  • USB Specification Release 3.0 SuperSpeed準拠 (ExpressCard2.0モード時) / 2.0 Hi-Speed準拠 (1.0モード時)
    - 本体の切替スイッチで変更可能。
  • System Management Bus (SMBus) Specification, Version 2.0準拠
  • PCIeスロットへの電源出力:
     外部電源入力なし:3.3V/1.3A(最大), 5V/0.9A(最大), 12V/0.2A(最大) - 各電源で排他的
     外部電源入力時:3.3V/1.3A(最大), 5V/0.9A以上(最大), 12V/3A(最大)–同時使用可能

    システム要求:

  • ExpressCard Standard Release 2.0 に準拠したExpressCardスロット
    *注:ExpressCard 1.0スロットではUSB2.0までの速度となります。
  • 外部電源入力 (ビープラス・テクノロジー製GX-34W-5-12、ATX電源ユニット、等)


PE3, PE4L, PE4H: PCI Express外付アダプタ製品比較表                    2010/Oct/30
項 目

PE3
ver1.0

PE3A
ver1.0

PE4L
ver1.4

PE4L
ver1.5

PE4H
ver2.0a

PE4H
ver2.4

USB インターフェース
USB2.0
USB3.0
USB2.0
USB2.0
USB2.0
USB2.0
PCI Expressインターフェース
1x
1x,2x,4x,8x,16x
1x,2x,4x,8x,16x
1x,2x,4x,8x,16x
1x,2x,4x,8x,16x
1x,2x,4x,8x,16x
3.3V電源保護(ホストへの逆流防止)
非対応
非対応
有り
有り
有り
有り
12V 電源切断電流値(Itrip)
非対応
非対応
非対応
非対応
10A
10A
専用PCIe外部電源ケーブル(最大値)
非対応
非対応
30cm, 100cm
30cm, 100cm
30cm, 100cm
30cm, 100cm
電源LED
なし
なし
3.3V電源LED
3.3V電源LED
3.3V電源LED
PERST#用LED
電源LED
(12V,5V,3.3V)
USBバスパワー (5V)
500mA
(ExpressCardの3.3Vより変換)
1000mA
(ExpressCardの3.3Vより変換)
フロッピー
電源コネクタ
DCジャック
or
フロッピー
電源コネクタ
DCジャック
or
フロッピー
電源コネクタ
DCジャック
or
フロッピー
電源コネクタ
DCジャック外部電源入力
(内部12V電源)
非対応
非対応
DC12V
DC12V
DC15~20V
DC15~20V
ロッピー電源コネクタによる12V
電源入力
非対応
非対応
有り
有り
有り
有り
19V入力-12V変換
非対応
非対応
非対応
非対応
12V/2A
12V/3A
12V入力5V変換
非対応
非対応
非対応
非対応
5V/3A
5V/1.5A
5V入力-3.3V変換
非対応
非対応
3.3V/3A
3.3V/3A
3.3V/3A
3.3V/3A
PERST# 遅延変換スイッチ
非対応
非対応
非対応
0秒, 7秒
非対応
0秒, 7秒, 15秒
本体外形寸法
108.5x34mm
108.5x34mm
64.3x46.7mm
64.05x46.55mm
185.25x36mm
185.25x36mm


PE3A V3.2 同梱品一覧
PE3A
( ExpressCard2.0-PCIe X1/USB3.0外付アダプタ ) x1
SPB087
(ExpressCard34用54スロット補助アダプタ) x1
Y04-V01-015
(外部5V/12V電源供給ケーブル) x1



Option

SWEX
SWEX
(ATX電源用スイッチ)
AC-SPP34
AC-SPP34
(5V/12V 2A AC Adapter)


Documents Download
Brief V3.2  Taiwan  Taiwan 2  China Mirror
Dimension V3.2   Taiwan   Taiwan 2   China Mirror
Schematic V3.2   Taiwan   Taiwan 2   China Mirror
Brief V3.1  Taiwan  Taiwan 2  China Mirror
Dimension V3.1   Taiwan   Taiwan 2   China Mirror
Schematic V3.1   Taiwan   Taiwan 2   China Mirror
Comparison List   Taiwan   Taiwan 2   China Mirror
