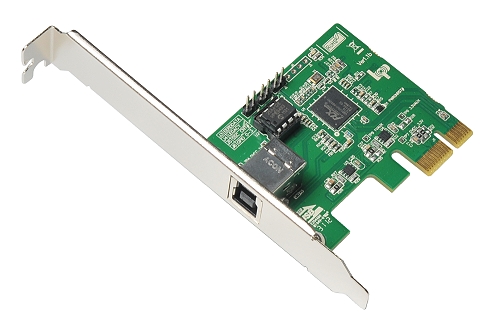

PP3380-AB (PLX製USB3380-AB評価用PCIeボード)


製品概要:
PP3380-ABは、PLXUSB3380を評価するための拡張ボードです。PCI Express Gen2 X1ポートとUSB 3.0 SuperSpeedのエンドポイントポートとを変換する周辺コントローラであるUSB3380-ABを搭載しており、PCI Express Gen2USB3.0との両方が対応する5GT/s帯域での相互データ転送が実現可能です。PP3380-ABよって、PCI Expressバスを有するシステムに簡単にUSB3.0のエンドポイントポートを追加でき、また同様にUSB3.0を有するシステムにPCI Express Gen2 X1ポートを追加することができます。またPCI Expressポートはアップストリームにもダウンストリームにも対応可能です。このような柔軟性によって製品の最大の能力を引き出すことが可能になります。

    PP3380-AB仕様一覧:

    USB 3.0 エンドポイントインターフェース

  • USB 3.0 Specification準拠
  • アップストリーム・エンドポイント:1ポート
  • SuperSpeed, Hi-Speed, Full-Speedモード対応
  • 4チャンネルのディスクリプタ方式DMAチャンネルによる自動データ転送
  • USB Duet® Technology対応
  • USB Auto-Enumeration Technology対応
  • バルク、アイソクロナス、割り込み転送対応
  • 対応USB Power Management USB 3.0 link power management states: U0, U1, U2, U3
  • 対応USB 2.0 link power management states: L0, L1, L2

    PCI Expressインターフェース

    1. PCI Express Gen 2 (5Gbps)対応
    2. PCI Express Base Specification r2.0準拠
    3. 2種類のPCIeインターフェースに対応
      x1 アップストリーム:1ポート
      x1ダウンストリーム:1ポート
    4. PCI Express Power Management
      • すべてのlink power management stateに対応: L0, L0s, L1, L2/L3 Ready, L3
      • 対応Device state: D0, D3(hot & cold)
      • Vaux, Wake#, Beacon対応
    5. 最大ペイロードサイズ:256バイト
    6. ExpressCard 2.0準拠

ソフトウェア開発が必要となります。PLX代理店に連絡してRDKを入手してください。
http://www.avagotech.com/company/contact/

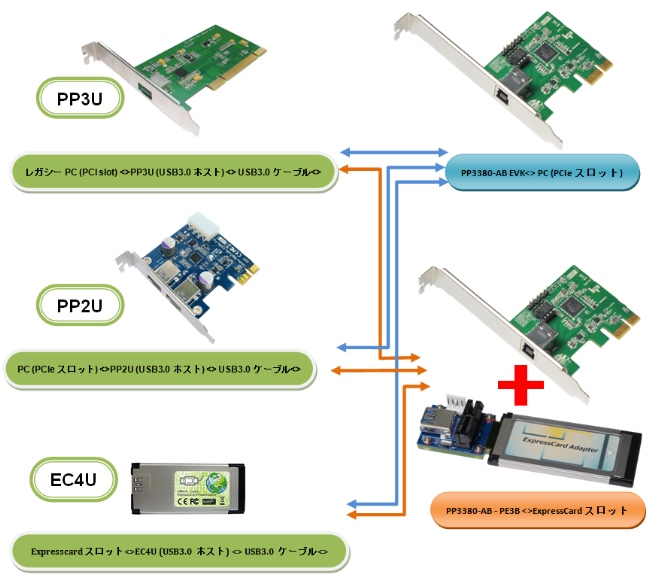

PP3380-ABアプリケーション製品例一覧

PP3380-ABを利用して、既存システムのバスを簡単に変換することが可能です;
PCI Expressエンドポイント:PC、サーバー、ドッキングステーション、プリンタ、エンベデッドシステム、等
PCI Expressルート: WLAN機器、ビデオコントローラ機器、HDTVチューナ・コーデック、等

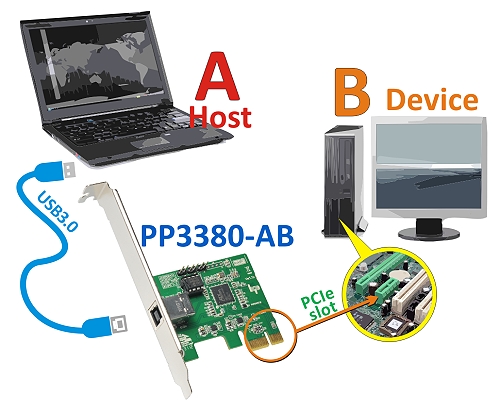

PP3380-AB アプリケーション例

PCI Express エンドポイントとUSB 3.0 との相互変換:
PCI Express エンドポイントとスタンドアロンUSB3.0システム間の変換。 PP3380-ABではPCのPCIeスロットに直接接続できます。

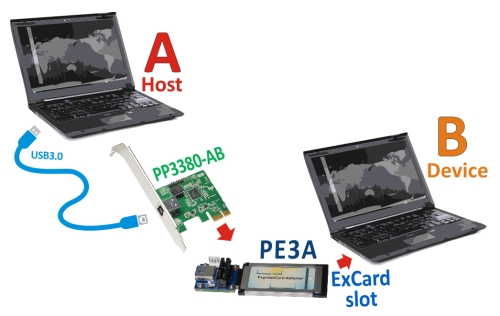

PP3380-AB-PE3A アプリケーション例

ExpressCardとUSB 3.0 との相互変換:
PCIe-ExpressCard変換アダプタ(PE3A)を利用した、ExpressCardエンドポイントとスタンドアロンUSB3.0システム間の変換。

OPTION





Buy It Now

ソフトウェア開発が必要となります。PLX代理店に連絡してRDKを入手してください。
http://www.avagotech.com/company/contact/

  • PP3380-AB
PP3380-AB 同梱品一覧
PP3380-AB
(PLX製USB3380-AB評価ボード) x1
Y09-U05-150
( USB3.0 A-B ケーブル150CM) x1






OPTION

  • PE3A
  • PP2U
  • EC4U-5V3A ver1.3
  • EC4U-5V3A ver1.2

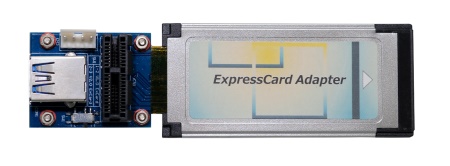

PE3A V3.2 同梱品一覧
PE3A
( ExpressCard2.0-PCIe X1/USB3.0外付アダプタ ) x1
SPB087
(ExpressCard34用54スロット補助アダプタ) x1
Y04-V01-015
(外部5V/12V電源供給ケーブル) x1

PP2U 同梱品一覧
PP2U
( 2ポートPCIe2.0-USB3.0拡張ボード) x1
*ロープロファイルブラケット付属
JP0875
(標準PCIブラケット) x1


EC4U-5V3A ver1.3 同梱品一覧
EC4U
(USB3.0 ExpressCard34アダプタ ver1.3) x1
Y05-U17-060
(USB-5VDC電源ケーブル) x1
AC-GFP181U-0530-1 x1
INPUT : AC110-240V~50/60Hz 0.5A
Output : 5V   3A
Gasket x1


EC4U-5V3A ver1.2 同梱品一覧
EC4U
(USB3.0 ExpressCard34アダプタ ver1.2) x1
Y05-U17-060
(USB-5VDC電源ケーブル) x1
AC-GFP181U-0530-1 x1
INPUT : AC110-240V~50/60Hz 0.5A
Output : 5V   3A
Gasket x1




ドキュメントダウンロード
Brief  Taiwan 1   Taiwan 2 Mirror   China Mirror
Schematic  Taiwan 1   Taiwan 2 Mirror   China Mirror
