    S5EX
(スマートカード延長ボード)


製品概要:

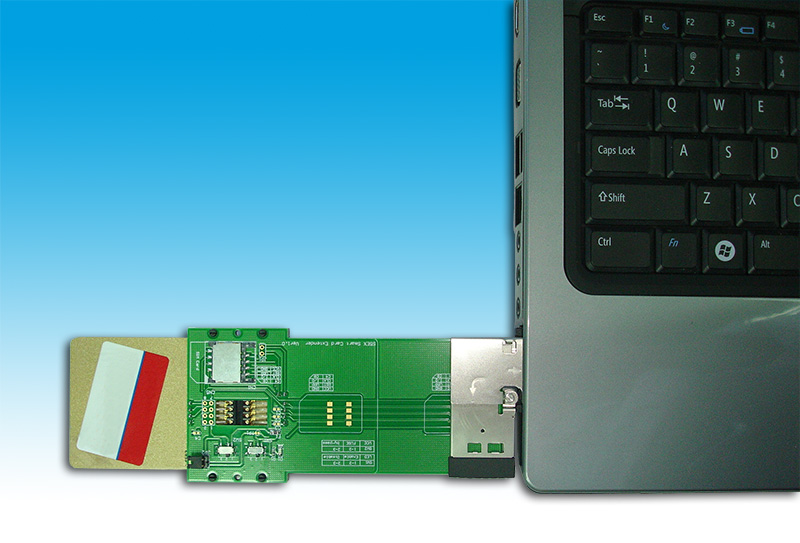

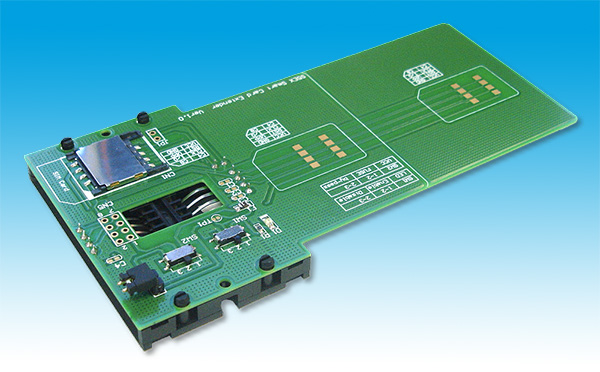

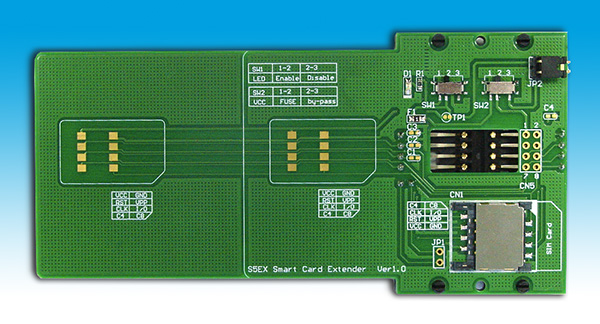

S5EXはスマートカードのテストおよび信号観察用の延長治具・エクステンダです。ホスト側のスマートカードスロットからスマートカード部を外部に延長し、すべての信号にアクセスすることが可能となります。

特に生産現場での手間と時間を削減する目的で設計されています。優れた設計技術によって信号劣化が最小になるようにデザインされています。電源とGND層を分離することでホスト側の電源とのインダクタンスが低く抑えられています。

PTCサーミスタを搭載することで渦電流保護機能を実現しておりますので、安心してご利用いただけます。ジャンパの表示が分かりやすく信号測定がしやすいため、開発技術者や工場での試験にて高く評価いただいています。 長期間のご使用を考慮し、高品質の部品・部材で製造しています。



    特長


  • すべての信号および電源のテスト端子
  • すべての信号・電源がテスト端子から観察可能
  • LEDにて電源の状態を確認可能
  • LEDおよびPTCサーミスタのON/OFFスイッチ搭載
  • 高品質のSIMコネクタ
  • PTCサーミスタによる渦電流保護
  • 様々なSIMカード電圧に対応:1.8V, 3V, 5V
  • SIMカード・スマートカード両対応
  • SIMカード変換アダプタ不要

    製品仕様
    対応SIMカード:


  • ISO7816-1 to -4 microprocessor smart cards (T=0,T=1)対応
  • カード電圧: 5V,3V or 1.8V.
  • EMVおよび非EMV ISOのカードに対応

    外形寸法 :


  • 長さ: 126.5mm
  • 幅: 62mm
  • ボード厚: 0.8mm



S5EX 同梱品一覧
S5EX (スマートカード延長ボード)




ドキュメントダウンロード
Brief   Taiwan   Taiwan 2 Mirror   China Mirror
Dimension   Taiwan   Taiwan 2 Mirror   China Mirror
Schematic   Taiwan   Taiwan 2 Mirror   China Mirror
