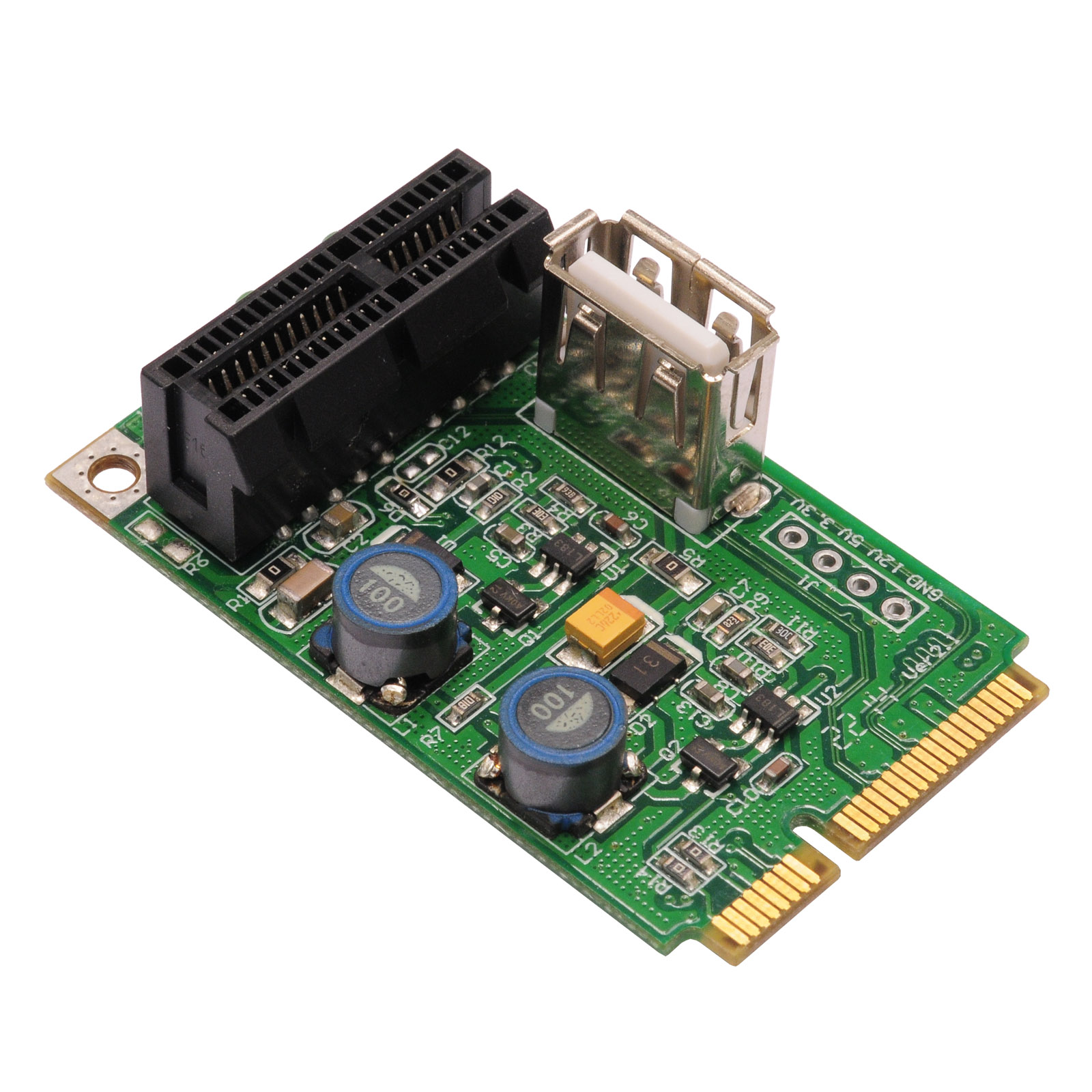

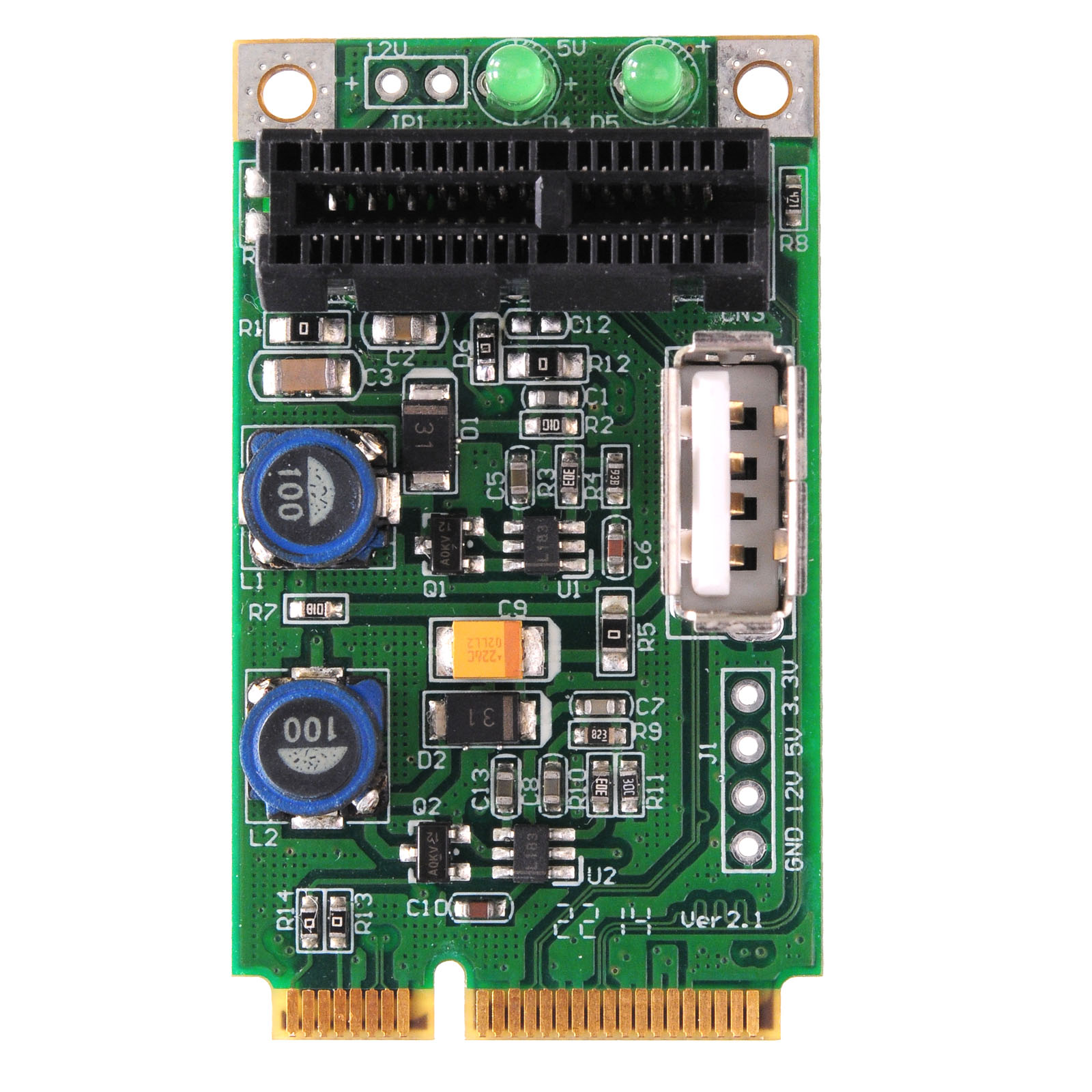

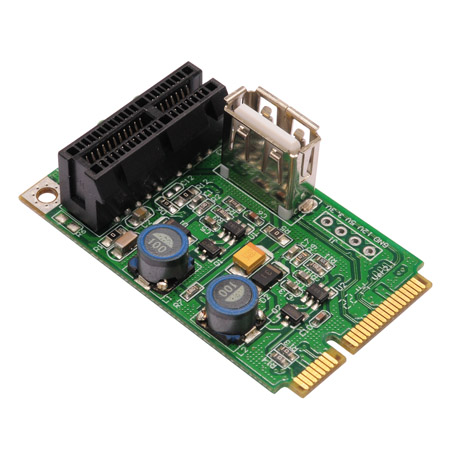

PM2 V2.1
(MiniCard-PCI Express/USB2.0アダプタ)




製品概要:
PM2は、MiniCardスロットにPCI Express x1拡張カードおよびUSBデバイスを接続可能な開発用治具です。

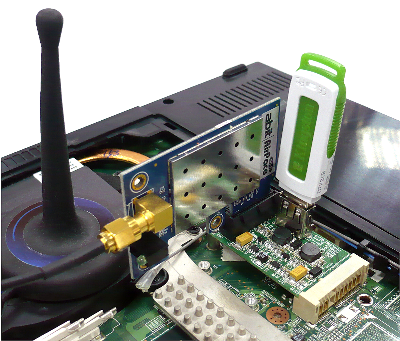

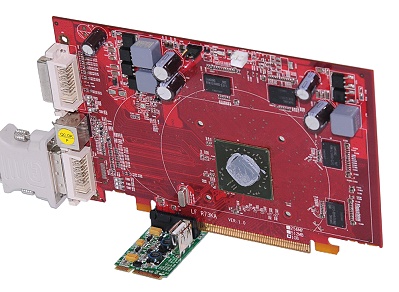

MiniCardを製作することなく既存のPCI Express x1拡張カードやUSBデバイスをMiniCardスロットで試験することが可能です。
特に生産・開発現場での工数と時間を削減する目的で設計されています。
長期間のご使用を考慮し、高品質の部品・部材で製造しています。



    特長一覧:

  • PCI Express™ Mini Card Electromechanical Specification Revision 1.0準拠
  • PCI Express™ base specification vision 1.1準拠
  • PCI-Express x1拡張カード対応
  • USB2.0デバイス対応
  • 高品質・高信頼性のコネクタ・部品を使用
  • USBバスパワー: 5V出力
    3.3V-5VDC/DC変換: 1A(最大)
  • PCI Expressスロット: 12V出力
    3.3V-12V DC/DC変換: 200mA(最大)



    システム要求:

  • フルサイズMiniCardスロット
    注:PCI Express・USBが非接続のMiniCardスロットでは、それらの機能が動作しません。
    注:mSATAスロット、EeePC用SSDスロット等では動作しません。



外形寸法: 幅 30mm, 奥行 51mm, 基板厚 1.0mm

PM2 and PM2C products functions comparison

PM2

Add DC/DC 3.3V to 5V/1A(Max) for USB device and 3.3V to 12V/200mA(Max) for PCIe supply
If you want to convenience use your device. PM2 is better solution. It don’t need install external power

PM2C

Use external 5V/12V power supply for USB and PCIe device
If you hope have more clean signal without noise the PM2C is better solution, it’s power is supply by external power supply.



PM2 V2.1 同梱品一覧
PM2 V2.1 (MiniCard-PCI Express/USB2.0アダプタ) x1
専用ネジ x2


ドキュメントダウンロード

Brief (PDF)   Taiwan   Taiwan 2   China Mirror
Dimension (PDF)   Taiwan   Taiwan 2   China Mirror
Schematic (PDF)   Taiwan   Taiwan 2   China Mirror
