    EXM2E
SD - M.2 SDIO アダプタ
(Socket 1 SDIO-base, Key E, サイズ 2230/1630)





Brief Taiwan 1 Taiwan 2 China
Dimension Taiwan 1 Taiwan 2 China
Schematic Taiwan 1 Taiwan 2 China
Web-Shop


    概要

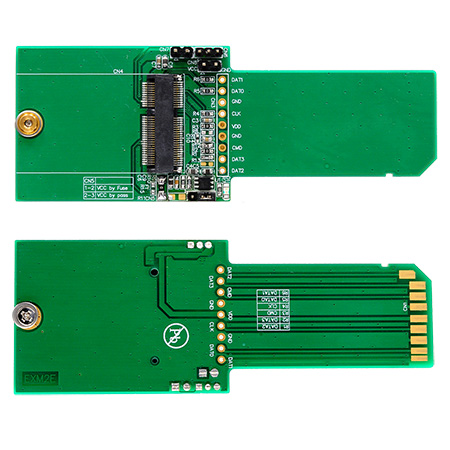

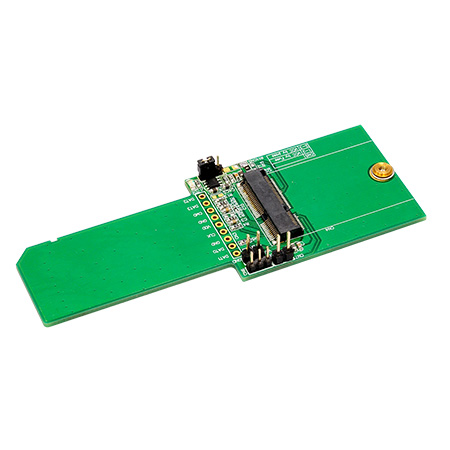

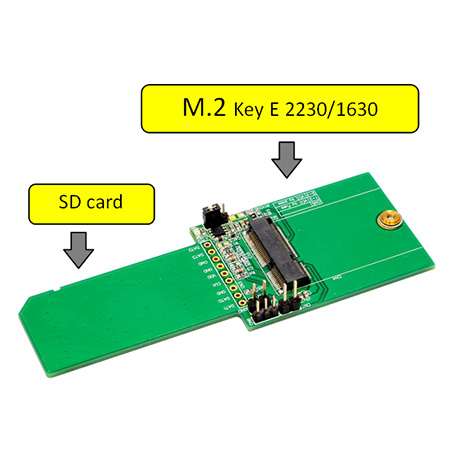

EXM2EM.2 SDIO を SDに変換するアダプタです。WiFi, Bluetooth, GSM, HSPA(3.5G), GPS, LTE カードのようなM.2 SDIO カードをこのアダプタに挿入して、SDIOに対応したSDカードスロットに挿入できます。
このアダプタは1.8VのSD VCC をサポートするためにLDOを内蔵し、SDカードスロットからの3.3VとLDOからの1.8Vをジャンパで選択できます。

特に生産現場での工数と時間を削減する目的で設計されており、試験等の強力な治具としてご利用いただけます。





        機能


  • システムバスインタフェース: SDIO 2.0 / 4ビット
  • SDカードのすべての信号・電源端子に、測定用のジャンパ端子を配置
  • すべての信号の直列抵抗を搭載し、すべての信号がジャンパ端子部分で分離可能。
  • 電源電圧・電流測定用に、電源およびグラウンドが分離可能。
  • 電源LEDを搭載し、電源の状態を目視確認可能。
  • SDカード電源にバイパスコンデンサを搭載し、電源ノイズを低減
  • SDIO VCC: 1.8V, 3.3Vサポート
  • ポリスイッチに寄る渦電流保護回路搭載。





        仕様


  • SDIO 2.0 Specification準拠
  • M.2 Specification Revision 0.9準拠
  • サイズ2230/1630のM.2 Card サポート
  • M.2 Socket 1 SDIO-based スロットサポート
  • モジュールキー:M.2 Key E

    Web-Shop


EXM2E
EXM2E
(SD - M.2 SDIO アダプタ) x1

専用平ネジ x1
